น้ำยาตัวนำไฟฟ้า
น้ำยาตัวนำไฟฟ้าชนิดเผาที่อุณหภูมิสูง
CuNi resistive pastes for chip resistors
รายละเอียดสินค้า
คุณสมบัติ
-
- มีความน่าเชื่อถือสูงต่อการเกิดออกซิเดชัน ซึ่งเป็นปัญหาที่พบบ่อยในวัสดุที่มีฐานเป็นทองแดง
- เหมาะสำหรับการป้องกันการเกิดซัลไฟด์และการเคลื่อนย้ายไอออน
- ช่วงค่าความต้านทานอยู่ระหว่าง 10 mΩ ถึง 3.0 Ω เหมาะสำหรับการตรวจจับกระแสไฟฟ้าและตัวต้านทานชิปในระบบจัดการพลังงาน
- เป็นวัสดุโลหะฐานที่เหมาะสมเป็นทางเลือกแทนตัวต้านทานเงิน-พัลลาเดียม ซึ่งมีราคาสูงและมีความเสี่ยงต่อความผันผวนของราคา
- มีค่าคงที่อุณหภูมิ (TCR) ต่ำที่ ±50 ppm/K พร้อมการควบคุมที่ดี ตรงตามข้อกำหนดคุณภาพสำหรับตัวต้านทานชิปที่ ±100 ppm
- ปราศจากสารอันตรายต่อสิ่งแวดล้อม เช่น ตะกั่ว (Pb)

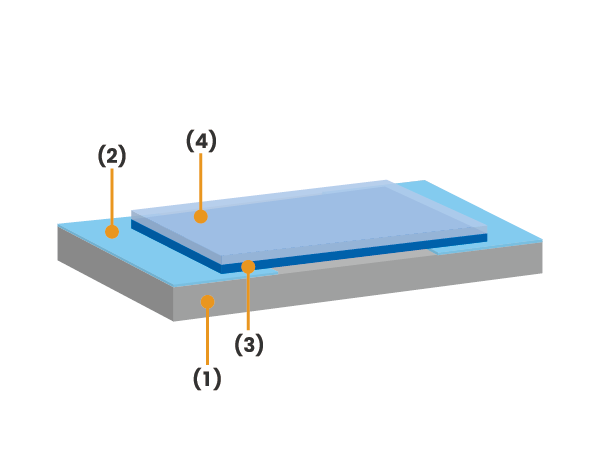

โครงสร้าง
ตัวอย่างการใช้งานบนสารตั้งต้น Al₂O₃:
-
(1) สารตั้งต้น Al₂O₃
(2) ขั้วไฟฟ้าทองแดง
(3) น้ำยาตัวนำไฟฟ้า CuNi สำหรับตัวต้านทานแบบชิป
(4) กระจกเคลือบด้านบน
ตัวอย่างการใช้งาน
-
-
ตัวต้านทานชิปสำหรับการตรวจจับกระแสไฟฟ้า
-
ตัวต้านทานชิปสำหรับการจัดการพลังงาน
-
เครื่องทำความร้อนเซรามิก
-
สารตั้งต้นวงจรเซรามิกที่มีองค์ประกอบตัวต้านทาน
-
ข้อกำหนด
น้ำยาตัวนำไฟฟ้า
| ซีรีส์ | ประเภท | ความต้านทานแผ่น (mΩ/□ @20μmt) |
สัมประสิทธิ์อุณหภูมิความต้านทาน(ppm/°C) | ความหนืด (Pa･s) |
ความหนาหลังการเผา*²(μm) | การครอบคลุม（cm²/g） | สภาพการเผาที่แนะนำ | |
|---|---|---|---|---|---|---|---|---|
| HTCR*¹ | CTCR*¹ | |||||||
| DH | CNR01DH | 10 | +500±50 | +500±50 | 30~50 | 18~20 | 55 | 900 °C 10 นาที ในบรรยากาศไนโตรเจน (N₂) |
| CNR03DH | 30 | -100±50 | -80±50 | 30~50 | 18~20 | 55 | 900 °C 10 นาที ในบรรยากาศไนโตรเจน (N₂) | |
| D | CNR10D | 100 | -90±50 | -70±50 | 30~50 | 20~25 | 68 | 900 °C 10 นาที ในบรรยากาศไนโตรเจน (N₂) |
| CNR50D | 500 | -60±50 | -30±50 | 30~50 | 20~25 | 76 | 900 °C 10 นาที ในบรรยากาศไนโตรเจน (N₂) | |
| CN1R5D | 1,500 | -40±50 | -10±50 | 30~50 | 20~25 | 80 | 900 °C 10 นาที ในบรรยากาศไนโตรเจน (N₂) | |
| CN3R0D | 4,000 | -10±50 | +30±50 | 30~50 | 20~25 | 82 | 900 °C 10 นาที ในบรรยากาศไนโตรเจน (N₂) | |
สารตั้งต้น: Al₂O₃ ขั้วไฟฟ้า: ทองแดง (Cu) วิธีการเคลือบ: การพิมพ์สกรีน สภาพการเก็บรักษา: แช่เย็น
*¹ HTCR:25℃～155℃, CTCR:-55℃～25℃
*² เมื่อใช้แผ่นสกรีนมาตรฐาน เส้นผ่านศูนย์กลางของลวดตาข่าย: #250-φ30μm, การประมวลผลปฏิทิน, ความหนาของอิมัลชัน: 30μm
สามารถปรับค่าความต้านทานได้โดยการผสมซีรีส์ DH และซีรีส์ D.
วางทองแดงสำหรับขั้วไฟฟ้า
| ประเภท | ความต้านทานไฟฟ้า(μΩ･cm) | ความหนืด(Pa･s) | ความหนาหลังการเผา*³(μm) | การครอบคลุม（cm²/g） | สภาพการเผาที่แนะนำ |
|---|---|---|---|---|---|
| DC019（พื้นผิว） | ≦ 4 | 75±25 | Ca. 13 | 85 | 900 °C 10 นาที, ใน N₂ |
| DC019U（ด้านหลัง） | ≦ 4 | 75±25 | Ca. 7 | 150 | 900 °C 10 นาที, ใน N₂ |
วัสดุรอง: Al₂O₃, วิธีการเคลือบ: การพิมพ์สกรีน, สภาพการเก็บรักษา: แช่เย็น
*³ เมื่อใช้แผ่นสกรีนมาตรฐาน
(DC019) เส้นผ่านศูนย์กลางลวดตาข่าย: #250-φ30μm, ความหนาของอิมัลชัน: 10μm
(DC019U) เส้นผ่านศูนย์กลางลวดตาข่าย: #400-φ19μm, ความหนาของอิมัลชัน: 10μm
วางแก้วสำหรับการเคลือบ
| ประเภท | สี | ความหนืด (Pa･s) | ความหนาหลังการเผา*⁴(μm) | การครอบคลุม（cm²/g) | ฉนวน(Ω) | ความต้านทานกรด*⁵ | สภาพการเผาที่แนะนำ |
|---|---|---|---|---|---|---|---|
| OCG12 | สีขาวอมเทาโปร่งแสง | 60±30 | Ca. 13 | 250 | 8.0×1011 | <3.0 | 850-900 °C 10 นาที, ใน N₂ |
วัสดุรอง: Al₂O₃, วิธีการเคลือบ: การพิมพ์สกรีน, สภาพการเก็บรักษา: แช่เย็น
*⁴ เมื่อใช้แผ่นสกรีนมาตรฐาน, เส้นผ่านศูนย์กลางลวดตาข่าย: #400-φ19μm, ความหนาของอิมัลชัน: 30μm
*⁵ วิธีการประเมิน: % น้ำหนักที่สูญเสียหลังจากแช่ในกรดซัลฟูริก 0.5wt% เป็นเวลา 1 ชั่วโมง
ข้อควรระวัง
กรุณาตรวจสอบเอกสารข้อมูลความปลอดภัยของวัสดุ (SDS) สำหรับแต่ละผลิตภัณฑ์
หมายเหตุ
- ถ้าท่านไม่มีเตาเผาไนโตรเจนทดแทน เรายินดีเผาให้ในนามของท่าน
- ผลลัพธ์เหล่านี้เป็นไปตามการใช้หมึกทองแดงของเราในการทำอิเล็กโทรด และหมึกแก้วของเราในการทำฟิล์มป้องกัน
