โซลูชันฟิล์มหนา (Thick Film Solutions)

ซับสเตรตทองแดงพิมพ์ฟิล์มหนา (TPC) (Thick Film Printed Cu Substrate)

  • ซับสเตรตทองแดงพิมพ์ฟิล์มหนา (TPC) (Thick Film Printed Cu Substrate)サムネイル1
  • ซับสเตรตทองแดงพิมพ์ฟิล์มหนา (TPC) (Thick Film Printed Cu Substrate)サムネイル1

เพียงพิมพ์เพสต์ทองแดงของเราลงบนซับสเตรตหลากหลายประเภท รวมถึงซับสเตรตเซรามิก ด้วยกระบวนการพิมพ์สกรีน (Screen Printing) ก็สามารถสร้างลวดลายทองแดงแบบฟิล์มหนาได้

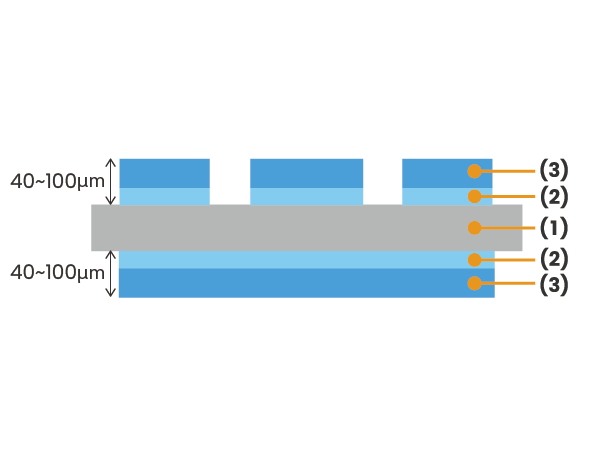

ด้วยความยืดหยุ่นในการออกแบบลวดลายพิมพ์ ยังสามารถสร้างโครงสร้างที่มีความต่างระดับ (Stepped Structures) ได้ ทำให้สามารถสร้างชั้นทองแดงที่มีความหนาเหมาะสมสำหรับการใช้งานในอุปกรณ์กำลัง (Power Devices)

นอกจากนี้ ความน่าเชื่อถือในการยึดเกาะกับซับสเตรตเซรามิกหลากหลายประเภทอยู่ในระดับเทียบเท่ากับซับสเตรต AMB (Active Metal Brazed) จึงให้ความทนทานและเสถียรภาพในการใช้งานระยะยาวได้อย่างยอดเยี่ยม

รายละเอียดสินค้า

คุณสมบัติ

  • รองรับซับสเตรตหลากหลายประเภท
    (Compatible with Various Substrates)

    รองรับซับสเตรตเซรามิกหลากหลายชนิด รวมถึงซิลิคอนไนไตรด์ (Si₃N₄), อะลูมิเนียมไนไตรด์ (AlN), แซฟไฟร์ และอะลูมินา (Al₂O₃)
    ด้วยการประยุกต์ใช้เทคโนโลยีการลามิเนตเพสต์ทองแดงบนพื้นฐานของกระบวนการพิมพ์สกรีน (Screen Printing) จึงสามารถสร้างลายวงจรทองแดงแบบฟิล์มหนาที่มีความสม่ำเสมอและเสถียรภาพสูงได้ แม้บนซับสเตรตเซรามิกที่มีความแข็งสูงและมีคุณสมบัติเป็นฉนวนสูง ซึ่งยากต่อการแปรรูปด้วยเทคโนโลยีการยึดประสานโดยตรงแบบดั้งเดิม

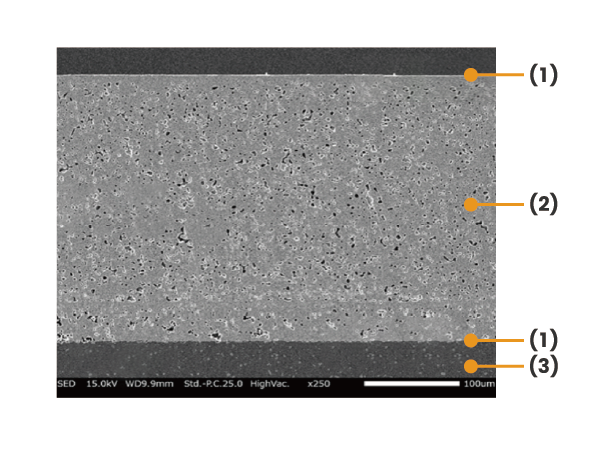

    ควบคุมความหนาได้อย่างยืดหยุ่น
    (Flexible Thickness Control)

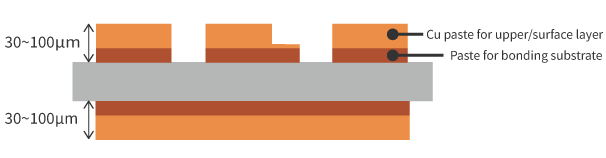

    การลามิเนตเพสต์ทองแดงด้วยกระบวนการพิมพ์สกรีนช่วยให้สามารถควบคุมความหนาของชั้นทองแดงได้เป็นขั้น ๆ ผ่านการออกแบบมาสก์และการปรับจำนวนรอบการพิมพ์ให้เหมาะสม ทำให้สามารถสร้างโครงสร้างแบบต่างระดับ (Stepped Structures) ได้อย่างง่ายดายและมีประสิทธิภาพ


ข้อกำหนด

Reference Standard Remarks
Base material Material AlN, Al₂O₃, Si₃N₄ Other materials on request
Size 50~114 mm -
Thickness 0.2 mm -
Conductive property L/S ≧300 / 300 μ -
Film thickness 30~100 μ 100μ or more on request
Resistivity 2.5~5.0 μΩcm -
Adhesion before plating ≧3.0 kgf / 2mm² Measured by peel test
Adhesion after plating ≧2.5 kgf / 2mm² Measured by peel test

ตัวอย่างการใช้งาน

  • แพ็กเกจวงจรระบายความร้อนเซรามิกสำหรับอุปกรณ์กำลังและการใช้งานที่เกี่ยวข้อง
    (Ceramic Heat Dissipation Circuit Packages for Power Devices, etc.)
