คัปปิ้ง/ข้อต่อ/ยอย
HYPERFLEX™Coupling
รายละเอียดสินค้า

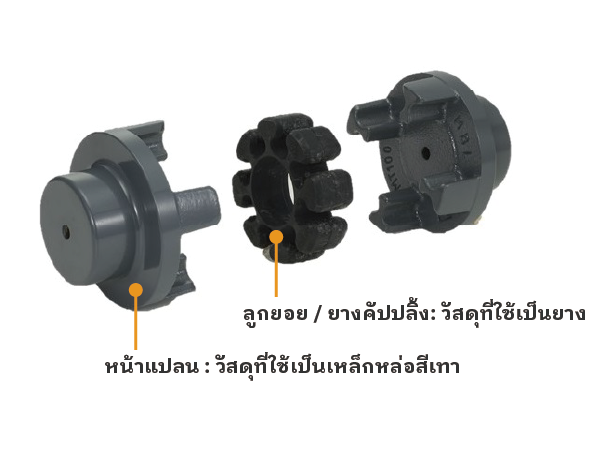

โครงสร้าง
● ประเภท MT
หน้าแปลนผลิตจากเหล็กหล่อสีเทา (FC250)
วัสดุของชิ้นส่วนยืดหยุ่นมีให้เลือก 2 ประเภท ได้แก่ ยางสังเคราะห์ และโพลียูรีเทน ซึ่งทั้งสองชนิดมีคุณสมบัติทนต่อน้ำมันและการขัดถูได้ดี
● ประเภท MH
หน้าแปลนผลิตจากเหล็กหล่อสีเทา (FC200)
รุ่นมาตรฐานใช้ยางสังเคราะห์เป็นวัสดุยืดหยุ่น ส่วนรุ่นซูเปอร์ (MHP) ใช้ยางสังเคราะห์ที่มีการเสริมแรงด้วยแกนเหล็ก เพื่อเพิ่มความแข็งแรงและทนทานต่อการใช้งานหนัก
-

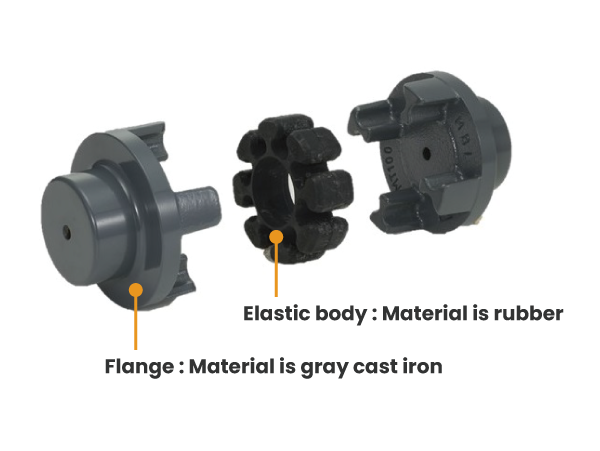

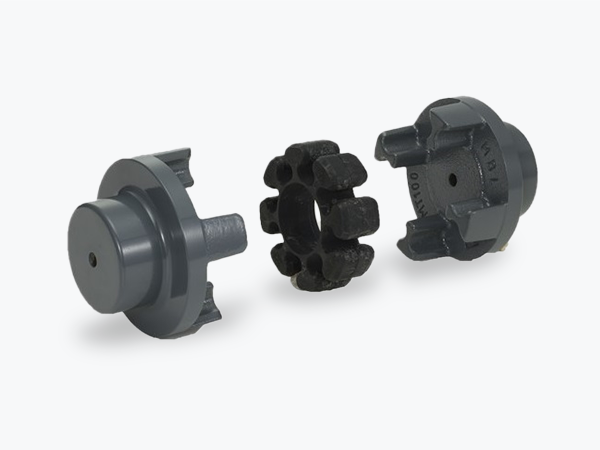

ประเภท MT (วัสดุตัวยืดหยุ่น: ยางสังเคราะห์)
-

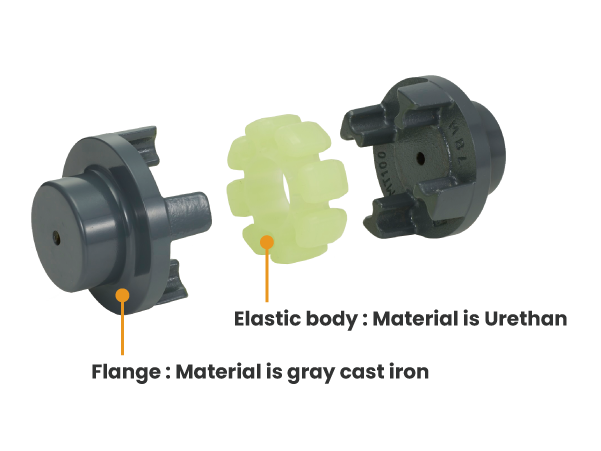

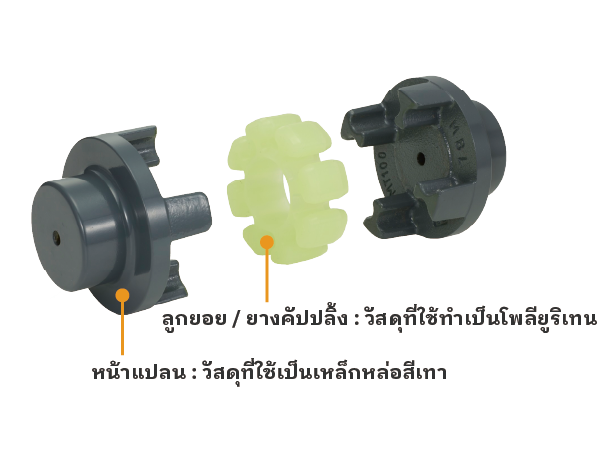

ประเภท MT (วัสดุตัวยืดหยุ่น: โพลียูรีเทน)
-

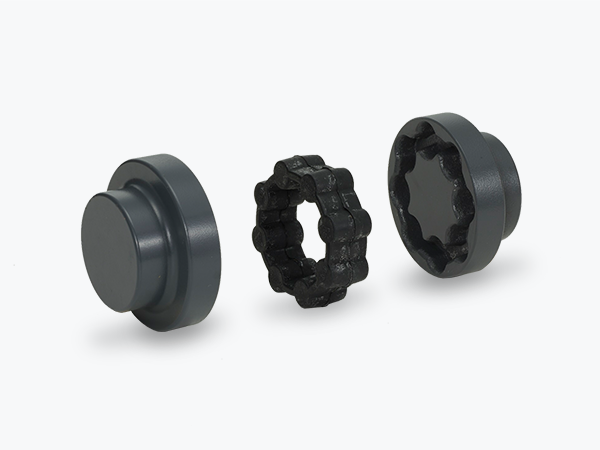

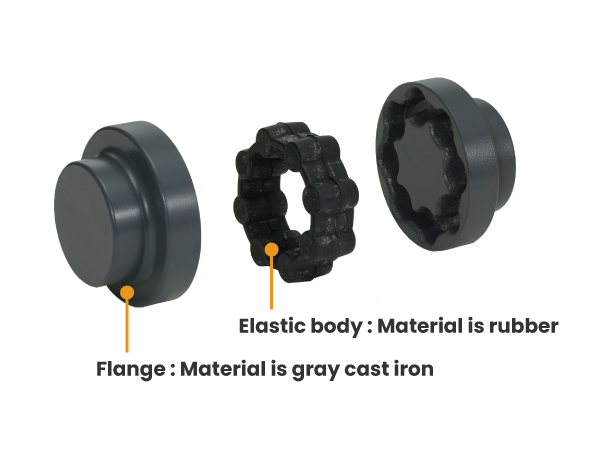

ประเภท MH (วัสดุตัวยืดหยุ่น: ยางสังเคราะห์)
-

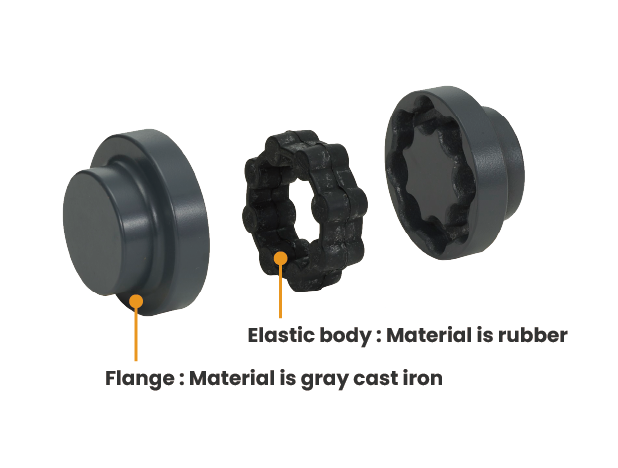

ประเภท MHP (วัสดุตัวยืดหยุ่น: ยางสังเคราะห์เสริมแกนเหล็ก)
※ ตัวยืดหยุ่นที่มีการเสริมแรงด้วยแกนเหล็กจะมีลักษณะภายนอกเหมือนกับรุ่นมาตรฐาน จึงไม่สามารถแยกความแตกต่างได้จากรูปลักษณ์ภายนอก
คุณสมบัติ
-
● ประเภท MT
-
เหมาะสำหรับการใช้งานทั่วไปหลากหลายประเภท
-
ขนาดกะทัดรัด พร้อมรองรับแรงบิดในการส่งผ่านได้สูง
-
ติดตั้งง่าย และไม่ต้องการการบำรุงรักษา
-
ตัวยืดหยุ่นที่ทำจากโพลียูรีเทนมีคุณสมบัติทนต่อน้ำมันและการขัดถูได้อย่างยอดเยี่ยม
● ประเภท MH
-
มีความยืดหยุ่นสูง พร้อมคุณสมบัติในการดูดซับแรงกระแทกได้อย่างดีเยี่ยม
-
สามารถใช้งานเป็นตัวจำกัดแรงบิด (Torque Limiter) ได้ในบางกรณี
-
ตารางคุณลักษณะ
| วัสดุ | แรงบิด (N・m) |
จำนวนรอบ (rpm) |
เส้นผ่านศูนย์กลางรูเพลา (mm) |
ความยืดหยุ่น | ความต้านทานน้ำมัน | การเปลี่ยนตัวยืดหยุ่น | ||
|---|---|---|---|---|---|---|---|---|
| หน้าแปลน | ร่างกายยืดหยุ่น | |||||||
| ประเภท MT |
เหล็กหล่อ |
ยาง |
สูงสุด 5.88 ~980 |
3,600~6,000 |
Φ7~Φ80 |
◯ |
◯ |
◯ |
|
เหล็กหล่อ |
ยูรีเทน |
สูงสุด 1.08 ~11,300 |
3,600~6,000 |
Φ7~Φ80 |
◯ |
◎ |
◯ |
|
| ประเภท MH |
เหล็กหล่อ |
ยาง |
สูงสุด 0.98~245 |
3,600~6,000 |
Φ7~Φ80 |
◯ |
◯ |
◯ |
|
เหล็กหล่อ |
ยาง |
สูงสุด 1.96 ~637 |
3,600~6,000 |
Φ7~Φ80 |
◯ |
◯ |
◯ |
|
◎：especially suitable, ○：suitable
