น้ำยาตัวนำไฟฟ้าชนิดเผาที่อุณหภูมิสูง

น้ำยาตัวนำไฟฟ้า

Conductor pastes (CuAgTi-based)

  • Conductor pastes (CuAgTi-based)サムネイル1
  • Conductor pastes (CuAgTi-based)サムネイル1

หมึกชนิดนี้พัฒนาขึ้นสำหรับการบัดกรีเชื่อมติดกับวัสดุรองพื้นเซรามิก โดยใช้โลหะแอคทีฟประเภท CuAgTi ซึ่งสามารถยึดติดกับเซรามิกได้หลากหลายประเภท เช่น อะลูมินา (Alumina), อะลูมิเนียมไนไตรด์ (Aluminum Nitride) และซิลิคอนไนไตรด์ (Silicon Nitride) ซึ่งเป็นวัสดุที่โดยทั่วไปมีความยากในการยึดเกาะ

เมื่อเคลือบหมึกทองแดงทับลงบนชั้นหมึกโลหะแอคทีฟนี้ จะได้ชั้นนำไฟฟ้าฟิล์มหนาพิเศษ หรือ Ultra-thick Film Conductor

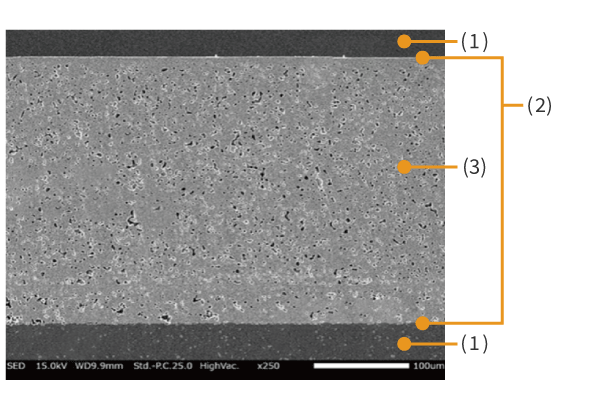

นอกจากนี้ หมึกโลหะแอคทีฟยังสามารถใช้เป็นชั้นยึดติด (Bonding layer) ระหว่างแผ่นทองแดงกับวัสดุเซรามิก เพื่อการลามิเนตที่มีความแข็งแรงและเสถียร

รายละเอียดสินค้า

คุณสมบัติ

  • โดยการทาน้ำยาทองแดงบนชั้นบน จะสามารถสร้างฟิล์มหนาพิเศษที่มีความหนา 0.3 มม. หรือมากกว่าได้
  • ไม่ประกอบด้วยสารอันตรายต่อสิ่งแวดล้อม เช่น Pb และ Cd

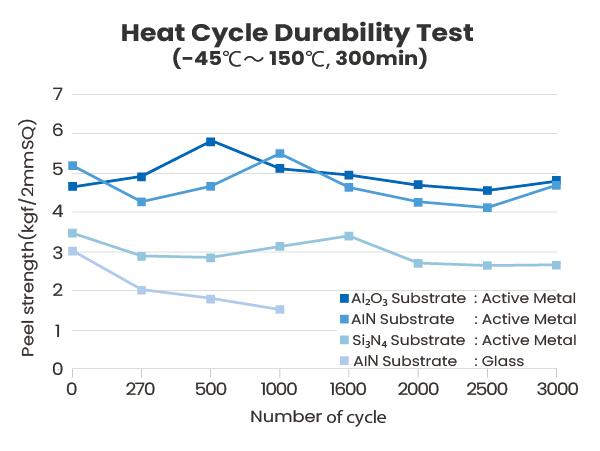

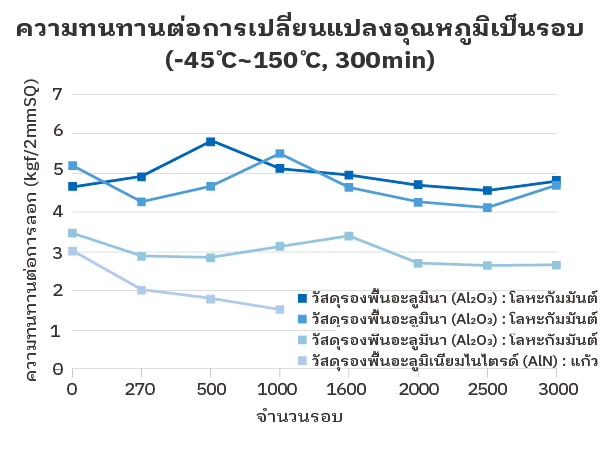

  • มีความทนทานต่อความร้อน ทนต่อแรงกระแทก และมีความน่าเชื่อถือสูง
  • ฟิล์มโลหะและวัสดุเซรามิกสร้างพันธะเคมีที่แข็งแรง ทำให้มีการยึดติดที่ยอดเยี่ยมกับวัสดุ Si₃N₄ และ AlN

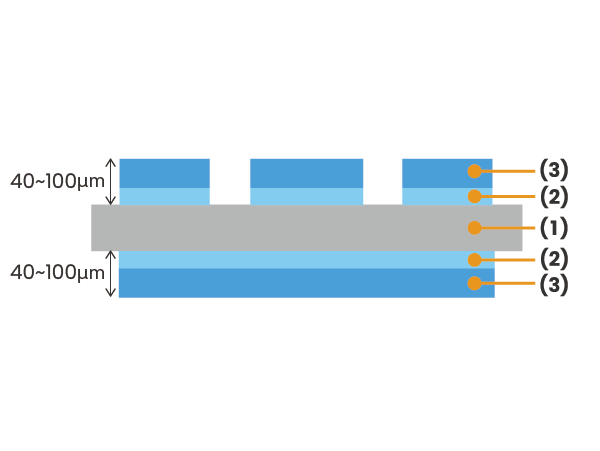

โครงสร้าง

  • ความหนาของฟิล์มน้อยกว่า 100 μม.
    ความหนาของฟิล์มน้อยกว่า 100 μม.

    ■กระบวนการ
    (1) วัสดุเซรามิก
    (2) พิมพ์ชั้นยึดติด (AS112)
    (3) พิมพ์ชั้นบนของชั้นยึดติด (DC014GL)
    (4) การเผา เช่น 850℃, บรรยากาศ N₂

  • ความหนาของฟิล์ม 100 μม. หรือมากกว่า
    ความหนาของฟิล์ม 100 μม. หรือมากกว่า

    สำหรับความหนาของฟิล์ม 100 μม. หรือมากกว่า จะเพิ่มกระบวนการดังนี้
    ■กระบวนการ
    (5) พิมพ์ชั้นหนา (GL39)
    (6) การเผา เช่น 800℃, บรรยากาศ N₂

  • ภาพวัสดุเซรามิกหลังการเผา
    ภาพวัสดุเซรามิกหลังการเผา

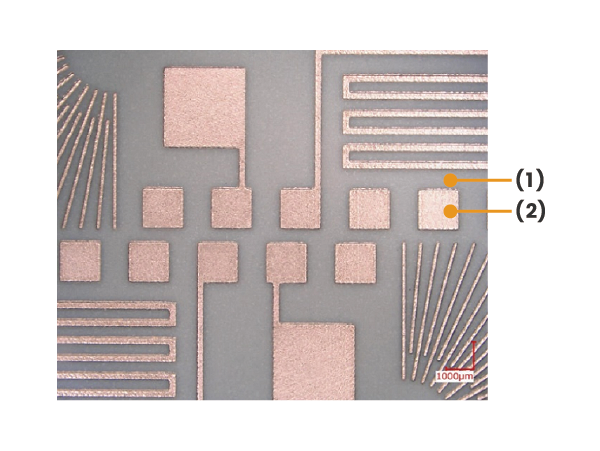

    วัสดุเซรามิกที่เผาแล้วที่มีฟิล์มหนาทองแดง (50μม.) โดยใช้กาวโลหะแอคทีฟเป็นชั้นยึดติด
    (1) ซิลิกอนไนไตรด์ (SiN)
    (2) ทองแดง (Copper)

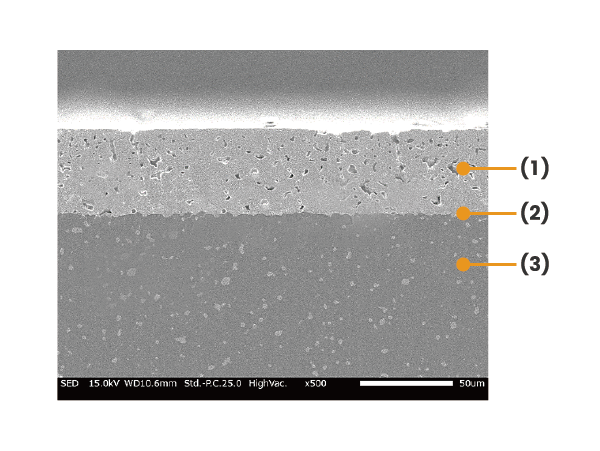

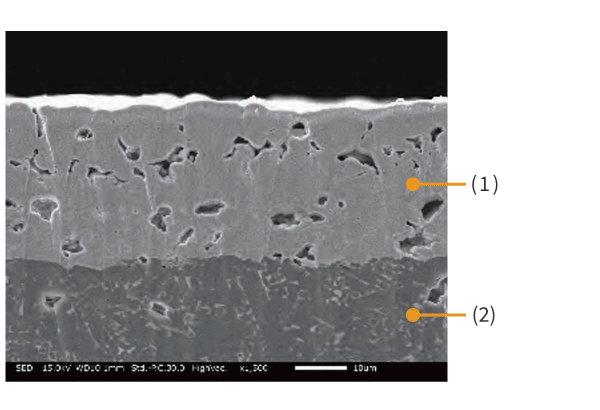

  • ภาพ SEM ของหน้าตัด
    ภาพ SEM ของหน้าตัด

    ภาพวัสดุเซรามิกหลังการเผา
    (1) ฟิล์มทองแดง
    (2) ชั้นยึดติดที่มีโลหะแอคทีฟ (สูตรโครงสร้าง: Ti5Si3)
    (3) วัสดุเซรามิก SiN

ตัวอย่างการใช้งาน

    • แพ็กเกจวงจรเซรามิกสำหรับการระบายความร้อนในอุปกรณ์ไฟฟ้า
    • ออกแบบมาเพื่อรองรับการระบายความร้อนอย่างมีประสิทธิภาพในระบบอิเล็กทรอนิกส์ที่ต้องการความเสถียรสูง

ข้อกำหนด

ประเภท ความหนาของฟิล์ม การใช้งาน คุณสมบัติ ส่วนประกอบตัวนำ ความแข็งแรงของการยึดติด (N/2mm□) เงื่อนไขการเผาที่แนะนำ วิธีการเคลือบ
พื้นผิว
100μm< 100μm≧
AS112 การเดินสายตัวนำฟิล์มหนา, การสร้างขั้วไฟฟ้า (ชั้นเชื่อมกับแผ่นเซรามิก) ความแข็งแรงในการยึดติดสูง, ความน่าเชื่อถือทางความร้อนสูง Ag,
Cu,
Ti
≧30

850 °C 10 นาที, ใน N₂

การพิมพ์สกรีน Al₂O₃,
AlN,
Si₃N₄
DC014GL การเดินสายตัวนำฟิล์มหนา, การสร้างขั้วไฟฟ้า ความเรียบของพื้นผิวสูง, ความหนาของฟิล์มที่มากขึ้นสามารถสร้างได้ในการพิมพ์ครั้งเดียว Cu - 850 °C 10 นาที, ใน N₂ การพิมพ์สกรีน Al₂O₃,
AlN,
Si₃N₄
GL39 - การเดินสายตัวนำฟิล์มหนาพิเศษ, การสร้างขั้วไฟฟ้า (สำหรับการเพิ่มความหนาหลายชั้น) ความหนาของฟิล์มที่มากขึ้นสามารถสร้างได้ในการพิมพ์ครั้งเดียว Cu - 800 °C 10 นาที, ใน N₂ การพิมพ์สกรีน Al₂O₃,
AlN,
Si₃N₄

ข้อควรระวัง

  • ควรเผาในบรรยากาศไนโตรเจน
  • โปรดตรวจสอบเอกสารข้อมูลความปลอดภัยของวัสดุ (SDS) สำหรับแต่ละผลิตภัณฑ์

หมายเหตุ

หากคุณไม่มีเตาเผาไนโตรเจนทดแทน เราสามารถเผาให้คุณได้
