THAILAND
ล้อหนอน / เฟืองตัวหนอน

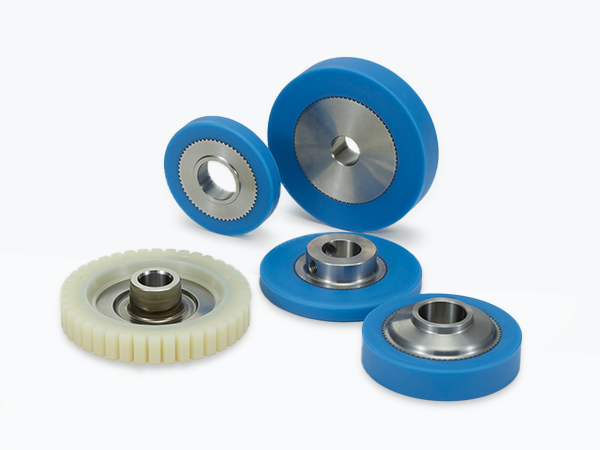

เฟืองตัวหนอนแบบหล่อไนลอน
รายละเอียดสินค้า
คุณสมบัติ
-
สามารถเพิ่มแรงยึดเกาะได้สูง
ด้วยกระบวนการขึ้นรูปแบบผสมระหว่าง พลาสติกวิศวกรรม (Engineering Plastic) และ โลหะ เข้าด้วยกันในชิ้นเดียว (Insert Molding) ทำให้ได้แรงยึดติดระหว่างวัสดุที่ยอดเยี่ยม เหมาะสำหรับชิ้นส่วนที่ต้องการความแข็งแรงและความเสถียรสูงในการใช้งานระยะยาวขนาดรองรับ
สามารถผลิตชิ้นส่วนที่มีเส้นผ่านศูนย์กลางภายนอกของพลาสติกวิศวกรรมได้สูงสุดถึง 120 มิลลิเมตร
กรุณาติดต่อเพื่อสอบถามรายละเอียดเพิ่มเติมเกี่ยวกับความหนาและขนาดเฉพาะทางวัสดุคุณภาพสูง
ใช้วัสดุพลาสติกวิศวกรรมชนิดพิเศษที่มีคุณสมบัติ ทนต่อการเลื่อน (Slip Resistance) และ การสึกหรอ (Wear Resistance) ได้ดีเยี่ยม เพื่อเพิ่มอายุการใช้งานและความน่าเชื่อถือของชิ้นส่วนในสภาวะโหลดต่อเนื่องหรือการเสียดสีสูง
คุณสมบัติการเสียดสีและการสึกหรอ
| การสึกหรอหยาบ | การสึกหรอจากการเลื่อน | ||||
|---|---|---|---|---|---|
| A | B | C | D | E | |
|
การสึกหรอของแทเบอร์ (ล้อ CS-17) |
การสึกหรอของแทเบอร์ (ล้อ H-22) | การสึกหรอจากการขัดด้วยทราย | การสึกหรอจากแรงดัน ［10-6cm3/(kPa)・(m/sec)・h］ |
PV ที่อนุญาต ［(kPa)・m/sec］ |
|
| หล่อไนลอน |
13 |
8 |
57 |
1.2 |
820 |
| ไนลอน 6 |
17 |
9 |
90 |
2.4 |
490 |
| ไนลอน 66 |
19 |
10 |
78 |
2.1 |
820 |
|
โพลีอะซีทัล (Polyacetal) |
63 |
36 |
230 |
1.7 |
490 |
|
เหล็ก (SS400) |
100 |
100 |
100 |
- |
- |
ค่าที่ใช้เปรียบเทียบปริมาณการสึกหรอของวัสดุ โดยใช้เหล็ก SS400 เป็นเกณฑ์มาตรฐาน ซึ่งกำหนดให้มีค่าเท่ากับ 100
เงื่อนไขการวัด A, B: เครื่องทดสอบการสึกหรอแบบ Taber, โหลด = 9.8N, จำนวนการเสียดสี = 1,000 ครั้ง C: เครื่องทดสอบการสึกหรอจากการขัดด้วยทราย, ทรายขัด = 50wt% ทรายซิลิกา No.5 + 50wt% น้ำ, 1,200rpm x 7.5h
เงื่อนไขการวัด D: เครื่องทดสอบแรงดัน, ไม่มีการหล่อลื่น, วัสดุคู่ = S45C (Ra: ประมาณ 0.5μm), P=1,960kPa, V=0.25m/sec, 20h
เงื่อนไขการวัด E: เครื่องทดสอบแรงดัน, ไม่มีการหล่อลื่น, วัสดุคู่ = S45C (Ra: ประมาณ 0.5μm), P = เพิ่มขึ้นทีละน้อยทุก 10 นาที, V = 0.24m/sec
